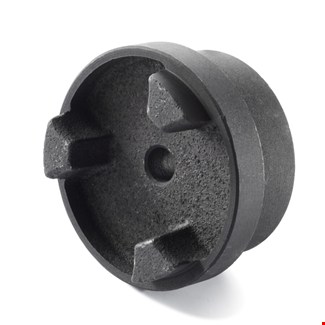

4MP Taper Lock HRC Koppeling - HRC-090H-1108

4MP Taper Lock HRC Koppeling - HRC-090H-1108

De HRC-koppelingen zijn elastische koppelingen. Ze zijn geschikt voor grotere uitlijnfouten. De parallelle uit- lijnfout is max. 0,5 mm. De axiale uitlijnfout is max. 1,7 mm. Het temperatuurbereik loopt van -40 °C tot +100 °C.

Bedrijfsfactoren:

• Methode: Bereken het over te dragen koppel: koppel in Nm = 9550 * vermogen in kW/toerental in tpm. Vermenigvuldig het resultaat met de uit de onderstaande tabel verkregen bedrijfsfactor. Kies de juiste koppeling op basis van de berekende nominale koppelwaarde

Bepaal de gebruiksomstandigheden – enkele voorbeelden:

• Constant: Roerwerken, brouwerijmachines, centrifugaalventilatoren en -compressoren, transportbanden, centrifugaalpompen, generatoren, rioolwaterzuiveringsinstallaties
• Gemiddelde schokbelasting: Kleiverwerkingsmachines, hijskranen, automatische wasmachines, houtbewerkingsmachines, roterende molens, papiermachines, textielmachines
• Zware schokbelasting: Pendeltransporteurs, goederenliften, brekers, schudders, metaalmolens, rubbermachines, (mengers en molens), zuigercompressoren

Technische gegevens:

• Type: Taper-Lock HRC-koppelingen
• Klembus: 1108 mm
• Referentie: HRC090H-4MP
• Montagezijde: ext.

• Download het bestand
