Productomschrijving

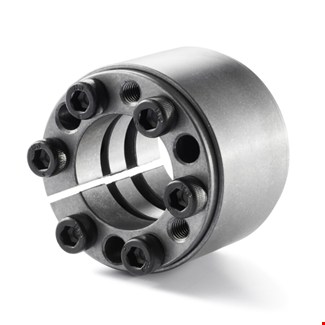

4MP Cilindrisch klemelement K40 - 40x65
Cilindrische klemelementen (ook spanelementen genoemd) worden gebruikt om een mechanisch onderdeel met een cilindrische boring op de as te bevestigen (bijvoorbeeld een riemschijf met cilindrische boring)
Producteigenschappen:
- Het cilindrische klemelement wordt vastgezet door bouten aan te draaien – de buitendiameter wordt vergroot en de binnendiameter wordt verkleind
- Vergelijkbaar met andere coderingen op de markt: K11: AA K16: AB K40: GG K70: DA K80: CC K95: MM
- De verschillende ontwerpuitvoeringen zijn in overeenstemming met de marktnormen
Technische gegevens:
- Referentie: K40.40X65-4MP
- Asdiameter: 40 mm
- Uitwendige diameter: 65 mm
- Totale lengte: 26 mm
- Lengte: 17 mm
- L2: 20 mm
- Axiale asbelasting: 46,9 kN
- Moment: 938 Nm
- Naafdruk (P): 200 N/mm2
- Naafdruk (P1): 122 N/mm2
- Borgbouten DIN 912-12.9 aantal: 14
- Borgbouten DIN 912-12.9 grootte: m6x18 mm
- Aandraaimoment: 14,9 Nm
Productspecificaties
| Merk |
4MP |
| Type |
K40.40X65-4MP |
| Diameter (as) |
40 mm |
| Diameter (uitwendig) |
65 mm |
| Axiale Asbelasting |
46,9 kN |
| Aandraaimoment |
938 Nm |
| Lengte (totaal) |
26 mm |
| Lengte |
17 mm |
