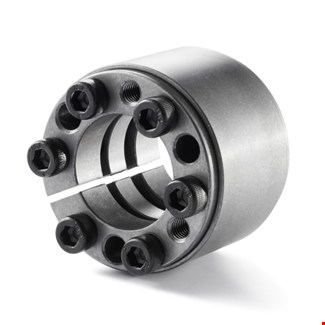

4MP Cilindrisch klemelement K11 - 30x55

4MP Cilindrisch klemelement K11 - 30x55

Cilindrische klemelementen (ook spanelementen genoemd) worden gebruikt om een mechanisch onderdeel met een cilindrische boring op de as te bevestigen (bijvoorbeeld een riemschijf met cilindrische boring)

Producteigenschappen:

• Het cilindrische klemelement wordt vastgezet door bouten aan te draaien – de buitendiameter wordt vergroot en de binnendiameter wordt verkleind
• Vergelijkbaar met andere coderingen op de markt: K11: AA K16: AB K40: GG K70: DA K80: CC K95: MM
• De verschillende ontwerpuitvoeringen zijn in overeenstemming met de marktnormen

Technische gegevens:

• Referentie: K11.30X55-4MP
• Asdiameter: 30 mm
• Uitwendige diameter: 55 mm
• H: 46 mm
• H1: 40 mm
• H2: 32 mm
• Axiale asbelasting: 59 kN
• Moment: 891 Nm
• Naafdruk (P): 243 N/mm2
• Naafdruk (P1): 100 N/mm2
• Borgbouten DIN 912-12.9 aantal: 6
• Borgbouten DIN 912-12.9 grootte: m6x35 mm
• Aandraaimoment: 17 Nm
