Productomschrijving

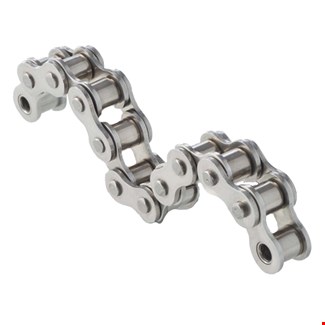

4MP Rollenketting - 28B1
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 28B-1
- Steek (P): 44,45 mm
- Roldiameter (d1): 27,94 mm
- 15,9 mm
- Pinlengte (L): 65,1 mm
- Binnenplaatdikte (T): 7,50/6,50 mm
- Binnenplaatbreedte (h2): 37,08 mm
- Gem. treksterkte: 215,6 kN
- Gewicht: 8,5 kg/m
- Pinlengte (Lc): 69,4 mm
- Afstand tussen binnenplaten (b1): 30,99 mm
- Max. treksterkte (Q): 200
Productspecificaties
Merk |
4MP |
Type |
28B1-5M-4MP |
ISO/ANSI |
28B-1 |
Steek mm (P) |
44,45 mm |
Uitvoering |
Simplex |
Roldiameter (d1) |
27,94 mm |
Pindiameter (d2) |
15,9 mm |
Pinlengte (L) |
65,1 mm |
Binnenplaatdikte (T) |
7,50/6,50 mm |
Binnenplaatbreedte (h2) |
37,08 mm |
Gem. treksterkte |
215,6 kN |
Gewicht |
8,5 kg/m |
Soort |
Rollenkettingen Engelse norm |
Binnenbreedte (b1) |
30,99 mm |
