Productomschrijving

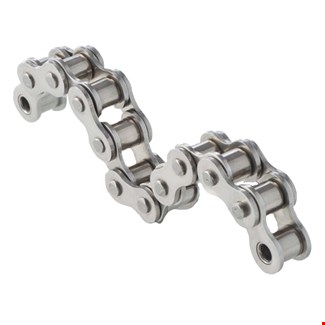

4MP Rollenketting - 06B1
De kettingen zijn standaard kettingen voor normaal gebruik (DIN 8187 en ISO 606)
Producteigenschappen:
- De kettingen zijn verkrijgbaar in lengten van 5 meter, met de verbindingsschakel bijgesloten
- Bepalend voor een ketting is: De kettingsteek P (ISO-genormaliseerd) en het aantal rijen (simplex, duplex of triplex)
Technische gegevens:
- ISO/ANSI: 06B-1
- Steek (P): 9,525 mm
- Roldiameter (d1): 6,35 mm
- 3,28 mm
- Pinlengte (L): 13,15 mm
- Binnenplaatdikte (T): 1,34 mm
- Binnenplaatbreedte (h2): 8,26 mm
- Gem. treksterkte: 10,3 kN
- Gewicht: 0,41 kg/m
- Pinlengte (Lc): 15,15 mm
- Afstand tussen binnenplaten (b1): 5,72 mm
- Max. treksterkte (Q): 8,90/9,00
Productspecificaties
Merk |
4MP |
Type |
06B1-5M-4MP |
ISO/ANSI |
06B-1 |
Steek mm (P) |
9,525 mm |
Uitvoering |
Simplex |
Roldiameter (d1) |
6,35 mm |
Pindiameter (d2) |
3,28 mm |
Pinlengte (L) |
13,15 mm |
Binnenplaatdikte (T) |
1,34 mm |
Binnenplaatbreedte (h2) |
8,26 mm |
Gem. treksterkte |
10,3 kN |
Gewicht |
0,41 kg/m |
Soort |
Rollenkettingen Engelse norm |
Binnenbreedte (b1) |
5,72 mm |
